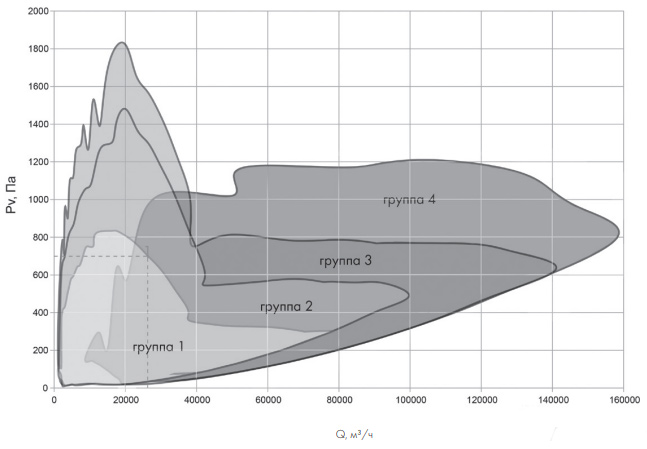

Свободный график осевых вентиляторов серии VO

Всех 4 групп осевых вентиляторов серии VO. При включении заданной точки в несколько групп рекомендуется начинать подбор в порядке возрастания (от 1-ой к 4-ой).

Группы вентиляторов созданы для удобства подбора и позволяют более упорядоченно подойти к выбору вентилятора. Такое количество возможных аэродинамических схем VO расширяет область применения и позволяет подобрать вентилятор с минимально необходимой мощностью электродвигателя, что позволяет снизить стоимость оборудования и эксплуатации.

ОСЕВОЙ ВЕНТИЛЯТОР VO 1 ГРУППЫ

  • Типоразмерный ряд от № 4 до №11,2.
  • Развиваемый расход до 78300 м³/ч.
  • Развиваемое давление до 840 Па.

ОСЕВОЙ ВЕНТИЛЯТОР VO 2 ГРУППЫ

  • Типоразмерный ряд от № 4 до № 11,2.
  • Развиваемый расход до 99700 м³/ч.
  • Развиваемое давление до 1430 Па.

ОСЕВОЙ ВЕНТИЛЯТОР VO 3 ГРУППЫ

  • Типоразмерный ряд от № 4 до №12,5.
  • Развиваемый расход до 141000 м³/ч.
  • Развиваемое давление до 1830 Па.

ОСЕВОЙ ВЕНТИЛЯТОР VO 4 ГРУППЫ

  • Типоразмерный ряд от № 11,2 до № 12,5.
  • Развиваемый расход до158000 м³/ч.
  • Развиваемое давление до 1210 Па.

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Аэродинамические параметры осевых вентиляторов серии VO получены при испытаниях вентиляторов на испытательном стенде типа «А» ГОСТ 10921 2017.

В каталоге аэродинамические характеристики вентиляторов приводятся в виде зависимости полного давления Pv от производительности Q при постоянной асинхронной частоте вращения электродвигателя n.

Все характеристики приведены к нормальным атмосферным условиям:

  • p =1,2 кг/м³ — плотность воздуха;
  • t = 20 °С — температура воздуха на входе в вентилятор;
  • B = 760 мм рт.ст. = 101,3 кПа — атмосферное давление;
  • φ φ = 50 % — относительная влажность воздуха.

ПРИМЕР ПОДБОРА ОСЕВОГО ВЕНТИЛЯТОРА

Требуется подобрать осевой вентилятор с производительностью в 25000 м³/ч и полным давлением 710 Па.

1. Для подбора обратимся к графику «Общий график 4 групп осевых вентиляторов серии VO». Находим на графике требуемую рабочую точку (1) и видим, что точка попадает во все 4 группы вентиляторов. Рекомендуется начать подбор с группы 1.

2. Далее переходим к области рабочих характеристик вентиляторов VO 1 группы. По областям видно, что заданной точке соответствуют вентиляторы № 7,1 и № 8 с номинальной частотой вращения в 3000 об/мин.

3. Переходим к графикам аэродинамических характеристик вентиляторов № 7,1 и № 8 группы 1. Далее подбираем вентилятор в зависимости от требований, исходя из графиков. Для заказа вентилятора необходимо указать типоразмер, мощность двигателя/количество оборотов, шифр колеса и номер группы. Или сформировать название по примеру обозначения.
